Asus Terminator のラインナップとスペック

■Terminatorのラインナップ
 Asus Terminator には複数のタイプが存在して併売されていますが,以下 テーブルの一部製品は生産中止になっています.

更新ログのようなもの:
[05/02/05]PH1,AE1,AH1,PE1に関して追記. どんどん表が見にくくなってきているので,いずれ全面書き換えを検討中.
[04/02/11]A7VT,C3に関して追記

[04/02/11] Terminator Terminator 2の販売が開始されています. 一部,以前公表されていた内容とスペックが異なっていましたので修正しました.
 当初書かれていたIEEE1394端子は,単にフロントアクセス可能な口が用意されているという だけで,オンボードで搭載されているわけではないということを知ってガックリ.PCIスロット が1本しか無いため,FireWire機器接続用に拡張カードを挿すと,その他はビデオカードの 拡張以外は出来ないと言うことに….せめて Terminator 2-R はPCIスロット*2構成にして 欲しかった…

[03/10/25] Terminator Terminator II に関する記述を修正しました.

[03/06/28] Terminator 533A のHyper Threading 対応, Terminator II に関する記述を追加しました.

[03/03/01] P4 533A は 2月の中旬に. K7DDR は 2月の 下旬に店頭に並び始めました.

[03/02/04] 2003年2月現在,8タイプ(以下の表にID1は 書いていません)が存在し,P3,TU,K7,P4(?)は流通在庫のみのようです.また, 新たにラインナップされた P4 533A,K7DDR はまだ店頭で売られていないようです.

[03/02/04] P4 のタイプで AGPスロットが付いた533A,K7の タイプでメモリがDDRになった K7DDR のラインナップが加わりました. [03/01/03] P4用のID1という廉価なタイプが販売され始めました.また,まだ市場には出ていませんが,K7DDR というラインナップも加わったようです.

 その他の情報として,TU は生産中止に伴って流通在庫のみとの話.K7 と共に入手しにくくなっています.お店によっては TU を 1万円を切る金額で在庫処分していたとか….この 価格なら,もう一台欲しいな…

名称 対応 CPU M/B メモリ 電源容量 備考
Terminator P3
(または単に『Terminator』)
Intel Celeron 〜850[MHz]
Pentium3 〜1[GHz]
 ※Tualatin コアには非対応
VIA C3(動作報告有り)
CUSC
(SiS 630E)
PC66/
PC100/
PC133 SDRAM
120[W] 旧製品.流通在庫のみ(?)
製品概要(ASUS)
Terminator Tualatin Intel Celeron/PentiumIII 1.2+ [GHz]
(Coppermine,Tualatin)
※VIA C3 動作せず
TUSC
(SiS 630ET)
PC66/
PC100/
PC133 SDRAM
150[W] 生産中止.流通在庫のみ
製品概要(ASUS)
製品概要(Unity:国内代理店)
Terminator K7 AMD Duron 1[GHz] & Athlon 1.2[GHz]
※店頭のPOPでは,AthlonXP 1900+も動作,2000+は動作せずと書かれていました(稼働させている方も居るようです).また,Athlon4も下駄付きで動くようです.
A7VC
(VIA KL133A)
SDRAM 150[W] 生産中止.流通在庫のみ
製品概要(ASUS)
製品概要(Unity)
Terminator P4
(ID1も中身は同じ?)
Pentium4
Socket 478 Willamette/Northwood 2.2GHz+
P4SC
(SiS 650 North Bridge)
PC1600/
PC2100 DDR
165[W] 製品概要(ASUS)
製品概要(Unity)
Terminator P4 533 Pentium4
Socket 478 Willamette/Northwood 3.0GHz+
P4SC-E
(SiS 651/ SiS 962)
PC1600/
PC2100/
PC2700 DDR
165[W] 製品概要(Unity)

フロントにCF(Conpact Flash)カードスロット付き.
USBは2.0が利用可能.型番通り,FSB533の P4 にも対応. ただし,CPUを選ぶようだ.『マレーシア産はNGで,コスタリカ産のみOK』との情報 もある

Terminator P4 533A Pentium4
Socket 478 Willamette/Northwood 3.0GHz+
P4SC-EA
(SiS 651/SiS962)
PC1600/
PC2100
/ PC2700DDR
(〜2GB)
165[W] 製品概要(Unity)
CFカードスロット付き.56kbpsモデムカード,Heatolpe CPU Cooler オプション. USB 2.0,PCI slot*1, AGP 4X slot*1,6ch audio

複数リビジョンがあり,SiS651 B-step を使用した M/B を搭載した物は Hyper Threading が有効なようです.最近出荷された物は B-step であるとの情報が雑誌(PC User '03 7/8号)には載っておりましたが,店頭在庫品は 混在していることが予想されます

Terminator K7DDR Duron/AthlonXP
AthlonXP 2600+ (FSB 266MHz)
A7SC
(SiS740/SiS962L)
PC1600/
PC2100 DDR
(〜1GB)
165[W] 製品概要(ASUS)
CFカードスロット付き. USB 2.0
Terminator 2-P
Socket478 Pentium4/Celeron 3.4GHz+
(FSB 533/400/800) HT対応
P4P8T
(Intel 865G/ICH 5)
PC2100/ 2700/ 3200
DDR non-ECC
(2slot 最大2GB)
200[W] '04/01新発売
ケースがデザインも含めて大がかりに変更された.サイズはW/H/Dそれぞれ190/310/300mm であり,ケース横に吸気用の穴が空いている. ベイは5inch*2,3.5inch(FDD)*1,3.5inchシャドウベイ*1. ポート類は USB2.0*6port(前面4,背面2),SPDIF出力前面*1,NICは10/100Mbps, 7in1カードリーダーおよびFMラジオチューナー内蔵し,Audio DJ機能(PCを起動せずにCD(Audio)を再生する機能) も搭載.
拡張スロットはPCI*1,AGP(x8)*1.VGAは,865G内蔵.S-ATAの端子がM/B上にあるが, 3.5inchディスクのマウンタが邪魔をして通常のコネクタは利用できないようだ.L型コネクタで利用可能 との話もある.ASUSがLコネクタを無償配布しているとのこと(伝聞)

2004/02現在,『ブルーアイス&ホワイト』というカラーリングの物が店頭に並んでいる. なお,Terminatorシリーズの売りであった『ファンレス電源』ではなくなった. ケースファン9cm,電源ファン8cm,同梱されているCPUクーラーのファンが7cmという構成の模様. ただし,Q-FANの設定でかなり静かなようだ.

その他注意点としては,ケースが変更されており,5インチベイの前面にバネ扉が取り付けられている 点(コーエーシーの紹介記事を参照).ドライブによってはトレイの一部が干渉し,そのままでは利用 できないようです.

製品概要(Unity)
製品概要(Asus)
コーエーシーの紹介記事

Terminator 2-R
Socket478 Pentium4/Celeron 3.4GHz+
(FSB 533/400/800) HT対応
P4R8T
(ATI RS300/IXP200)
PC2100/ 2700
DDR non-ECC
(2slot 最大2GB)
Dual Channel対応
200[W] '04/01新発売
Terminator 2-Pと2-Rとの大きな違いは,チップセットが Intel から ATI に変更されている点. オンボードVGAがDirectX8対応のものになっている.また, メモリがDual Channelに対応しているが PC3200には対応しておらず, Audio DJ機能やFMラジオ機能が無く,USBポートが背面2ポートに減少しているほか,S-ATA ポートが無い等の違いもある.ケースのカラーリングも異なり,2-Rは『シルバー&ブラック』タイプ のみのようだ.その他は 2-P と基本的に同じ.店頭価格は価格はこちらの方が若干安いようです.

製品概要(Unity)
製品概要(Asus)
同梱されているCPUクーラー

Terminator A7VT
AMD AthlonXP 3000+ (Thoroughbred/Barton)/ Sempron
(FSB 333)
A7VT (VIA KM266 PRO / VT8235CE) PC1600/2100/2700
DDR SDRAM
(2slot 最大1GB)
165[W] 日本国内未発売.直輸入しようとしましたが,送料高過ぎのため断念.(おそらく流通在庫 のみになっている)K7DDR の FSBを333MHzにし,バートンコアにも正式対応したという位置付け

製品概要

Terminator C3
VIA C3 800MHz (FSB 133MHz) C3V (VIA CLE266 / VT8237_CD) PC2100 DDR SDRAM
(2slot 最大2GB)
165[W] 日本国内未発売(?).オフィス/学校用の低コストで充分なパフォーマンスを持つ省スペース デスクトップという位置付け.CPUオンボード,PCIは1スロットのみ.IEEE1394 2port(4pin/6pin)付き

製品概要

Terminator 2-PH1 Pentium4/Celeron D(3.6GHzまで)
LGA775
Intel 915G + ICH6 PC3200/2700
(DDR400/333)
DIMM Slot*2
(〜2GB)
250[W] 製品概要(ASUS)
Slot: PCI*1,PCI-e x16 *1
IDE*1,SATA*2
NIC: 10/100/1000Mbps
W*H*D:190x310x300[mm] Bay: 5inch*2, 3.5*2 (1つはFDDが使用) Port: (フロント) USB 2.0*2, マイク,ヘッドホン,7-in-1 カードリーダー,IEEE1394(4pin,6pin 各1)
   (リア)USB 2.0*4,Line-in/Line-out/Mic-in *1,PS/2 キー,マウス,パラレルポート, VGA,Game/MIDI,S/PDIF出力,LAN,シリアル*1,FMラジオアンテナ
FMラジオ付き
Terminator 2-AE1 AMD Athlon64/Sempron
Socket754
SiS760GX+SiS965L DDR400/333
(PC3200/2700)
DIMM Slot*2
(〜2GB)
200[W] 製品概要(ASUS)
Slot: PCI*1,AGP 8X *1
IDE(ATA133)*1,SATA*2
NIC: 10/100Mbps
W*H*D:190x310x300[mm] Bay: 5inch*2, 3.5*2 (1つはFDDが使用) Port: (フロント) USB 2.0*2, マイク,ヘッドホン,IEEE1394(4pin,6pin 各1)
   (リア)USB 2.0*4,Line-in/Line-out/Mic-in *1,PS/2 キー,マウス,パラレルポート, VGA(D-sub),Game/MIDI,S/PDIF出力,LAN,シリアル*1
MT40までのTurion64の動作報告有り. ちなみに某掲示板の初出のTurion64動作報告は私です :-)
Terminator 2-AH1 AMD Athlon64 X2
/AtholnFX/Athlon64/Sempron
Socket939,1G/800M Hz FSB
ATI Radion Xpress200 + ULI M1573 DDR400/333
DIMM Slot*2
(〜2GB)
250[W] 製品概要(ASUS)
Slot: PCI*1,PCI-e x16 *1
IDE(ATA100)*1,SATA*2
NIC: 10/100/1000Mbps
W*H*D:190x310x300[mm] Bay: 5inch*2, 3.5*2 (1つはFDDが使用) Port: (フロント) USB 2.0*2, マイク,ヘッドホン,IEEE1394(4pin,6pin 各1),S/PDIF入力
   (リア)USB 2.0*4,Line-in/Line-out/Mic-in *1,PS/2 キー,マウス,パラレルポート, VGA(D-sub),DVI-out,TV-out,Game/MIDI,S/PDIF出力,LAN,シリアル*1,FMラジオアンテナ
FMラジオ付き
某掲示板の情報では,Opteronも動作したとのこと
Terminator 2-PE2 Intel P4 (〜3.6GHz Prescott)/Celeron D
LGA775 800/533MHz FSB
ATI Radion Xpress200 + ATI SB450 DDR400/333
DIMM Slot*2
(〜2GB)
250[W] 製品概要(ASUS)
Slot: PCI*1,PCI-e x16 *1
IDE(ATA100)*1,SATA*4
NIC: 10/100/1000Mbps
W*H*D:190x310x300[mm] Bay: 5inch*2, 3.5*2 (1つはFDDが使用) Port: (フロント) USB 2.0*2, マイク,ヘッドホン,IEEE1394(4pin,6pin 各1),S/PDIF入力
   (リア)USB 2.0*4,Line-in/Line-out/Mic-in *1,PS/2 キー,マウス,パラレルポート, VGA(D-sub),Game/MIDI,S/PDIF出力,LAN,シリアル*1

■Terminator Tualatin のスペック
サイズ 181.2(w)*275(d)*300(h) [mm]
ベイ 5inch*2,3.5inch*1,3.5inch シャドウ*1
電源 ファンレス 150[W]
M/B Asus TUSC (Micro-ATXではありません)
サポートするCPU Coppermine,TualatinコアのCeleron,Pentium3.PPGAタイプのCeleron,VIA C3は動作せず.また,Pentium3-Sも動作.
RAM PC66/PC100/PC133 SD-RAM DIMM 2スロット.512MB DIMMも動作OK.FSBとRAMクロック非同期も可能な筈だが,M/B 上の設定ジャンパがハンダ付けされていて設定できないようにしてあるため,メモリクロックはFSBと同じにする

※チップセットは非同期で動作対応であるため,当該 ジャンパをハンダ付し,メモリは133MHz,FSBは66MHz で動かすことも可能.この ようにした場合,共に66MHzで動作させるよりもパフォーマンスが上がる.

Chipset SiS 630ET
VGA SiS 630ET chipset内蔵.
メインメモリをシェアするタイプで 128bit AGP(x4) SiS301が統合されている
Audio AC '97準拠のコントローラをchipsetに搭載
LAN SiS900 相当のコントローラをChipsetに搭載
IDE UDMA 33/66/100 2チャンネル
スロット PCI *2(カードサイズに制限有り)
Case マイクロタワー型
電源 ATX 150[W] IN:100〜127V,200〜240V auto
 Out: +12V:8.2A, +5V:4A, +3.3V:8A, +5VSB 1.5A, -12V:0.2A

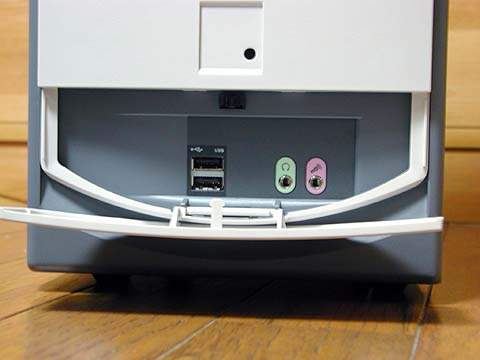

フロントパネルの端子 USB*2,マイク,ヘッドホン

外部接続端子 Key(PS/2),Mouse(PS/2),USB*2, 10/100Mbps Ether,シリアル,パラレル,VGA,Joystic,Head hone,Line In, Mic In
