○はじめに

○何が出来るのか？

　そこで今回，SA1FをCDブートし，内蔵ディスクのフルダンプ(*)およびリストア，工場 出荷時の状態に戻すために必要なファイルのDVD/CDへの書き出し(*2)，shell操作等を 行うことが可能な一式を作成しましたので，公開することにしました．また，Windows 環境を諸々整備した後に，本プログラムを使用してダンプを行えば，構築した環境ごと バックアップすることも可能です．

　なお，SA1F以外のPCでも，(linuxから/dev/hdaと認識される)プライマリのマスタに接続 されたIDE HDDの内容を，（同じくlinuxから/dev/sdaと認識される）ドライブへフル ダンプする際にも，基本的には利用できると思います．

(*)MBRおよびリカバリに必要なHPA領域等，全ての領域をダンプします

(*2)オリジナルのslax-fwrecoverでは，作成したDVD/CDでブートし，リカバリまで行えるように なっています．しかし，SA1FのようにCD/DVDドライブがUSB接続の場合は細工が必要です．また，私 はまだ本機能を実機検証していません．
　今すぐに試してみたい方は，本機能で書き出したデータを使用し，「DOS用USBドライバを組み込 んだブートイメージ」を準備してブータブルDVD/CDを作成し，その上で，書き出したデータを用いて ImageCastのエンジン（client.exe）を手動で動かす必要があります（ただし，リカバリ領域までは 作成されません．また，全ての機能が正常に動作することを保証するものではありません）．

○使い方

○準備

• 内蔵ディスクよりも大容量のUSB接続のディスクを用意してください．内蔵未満または同容量 のディスクは使用できません
• 本ページからISOイメージをダウンロードし，CDに焼いてください
• SA1FにUSB CD/DVDドライブを接続し，作成したCDからブートしてください．なお， ブートの順番は，USB-CDを優先させるよう，BIOSで設定しておく必要があります
• slaxがブートし始めたら(isolinux...のようメッセージが出たら)，USB HDDを接続してください
• CDの内容を全てメモリ上に展開し終わった後にCDがイジェクトされますので，取り出して下さい

　以上で，作業の準備は終了です．

以下，画像クリックで画像拡大表示

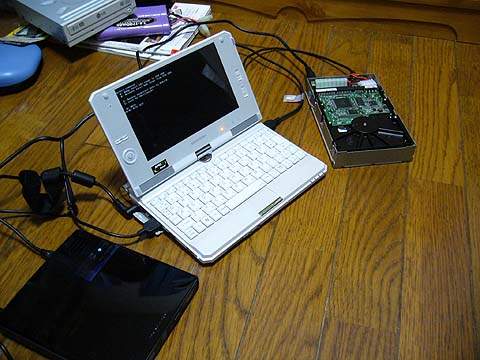

図１．今回用意した機材一式．CD/DVDドライブは I/OのDVRP-UN8PL2をバスパワーで使用

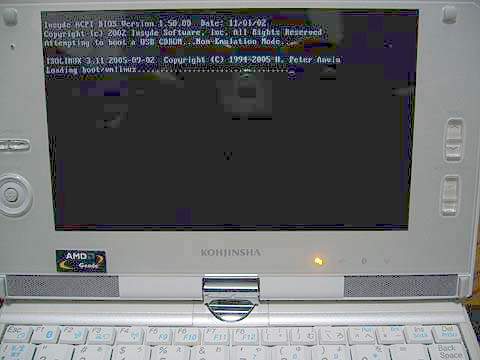

図２．isolinux起動中の画面

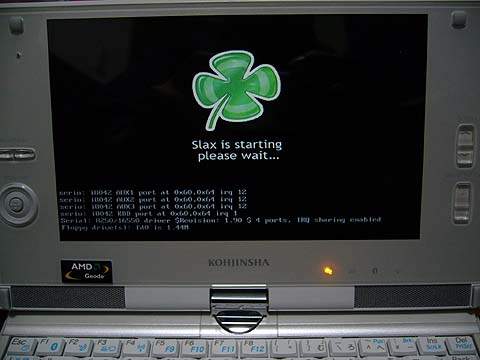

図３．slaxの起動中画面

○フルダンプを行う場合

• フルダンプを行う場合は，「D」を入力してください
• (a) 最初に使用する場合は，USB HDDをフォーマットする必要があります．フォーマットを 行うか聞いてきますので，「Y」と答えてください．すると，次に本当にフォーマットして良いか を聞いてきますので，良い場合は「Y」と答えてください．最後にプレーンな領域としてフォーマット するかを聞いてくるので，良い場合は「y」と答えてください．一通り答え終わると，フォーマット が開始されます．
  　この作業を行うと，USB HDDはフォーマットされ，中身は全て消去されます． 注意深く操作するようにしてください．
  　なお，フォーマット後は，（パーティション分けされていない）/dev/sdaというプレーンなext2 領域となります．
• (b)同一USB HDDを使用し，2回目以降にフルダンプを行う場合(*3)は，フォーマットを行 うかの問いに「N」と答え，フォーマットを行わないでください．
• USB HDDの現在のファイル一覧が表示されます．その後に，フルダンプのイメージファイル名 を入力してください．存在するファイルと同じファイル名にすると上書き しますので，注意してください．

(*3)つまり，容量が許す限り，同一USB HDD上に複数世代のダンプファイルの作成が行えるということです．

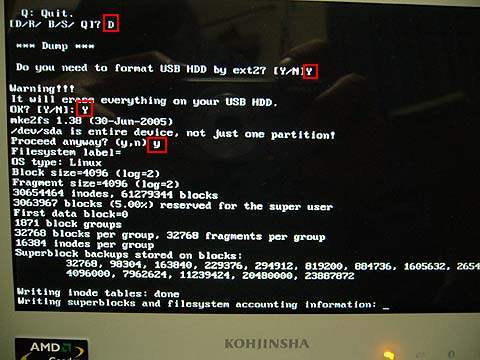

図４．(a)フルダンプ＆USB HDDのフォーマットを選択した画面．赤枠が入力した文字．画面はフォーマットの実行中

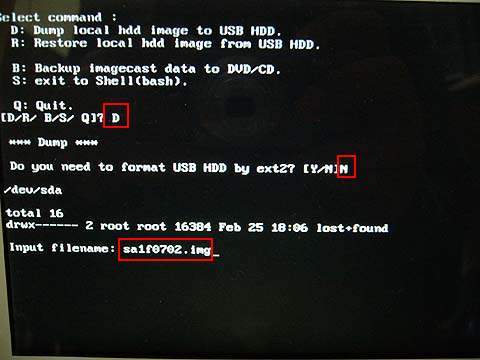

図５．(b)フォーマットを行わずに進み，ファイル名を入力した画面（USB HDDはフォーマット済で， 中身は空の状態）

• ファイル名を入力し，ENTERを押すと，フルダンプを開始します
• フルダンプが終了すると，ダンプしたサイズが表示された後に，「Complete!」と，表示されます． ここで，何もエラーが出ていないことを確認してください．また，ダンプした 容量と内蔵ディスクの容量が同じであるかも確認してください(なお，80GBの場合は，156301488 recordになります)． 何かエラーが出ている場合は，ダンプされたファイルは壊れたものになってい ますので，リストアに使用できません．
  　ちなみにダンプに要した時間は，80GBで約100分でした．
• ここでENTERを押すと，自動的に電源が落ちて終了です．

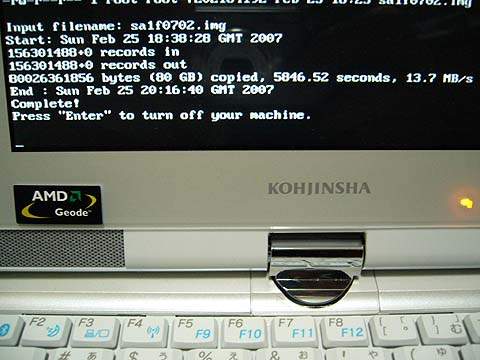

図６．フルダンプの終了画面

○リストアを行う場合

• リストアを行う場合は，「R」を入力してください
• USB HDDの内容を表示しますので，リストアを行うファイル名を入力してください
• リストアには，ダンプ時の倍近くの時間がかかりました(80GBで約174分)．気長に待ちましょう．
• リストアが終了すると，リストアしたサイズが表示された後に，「Complete!」と，表示されます． ここで，何もエラーが出ていないことを確認してください．また，リストアした 容量と内蔵ディスクの容量が同じであることも確認してください．何かエラーが出ている場合は， リストア失敗です．．．X-< ．USB HDDか内蔵HDDが故障している可能性があります．

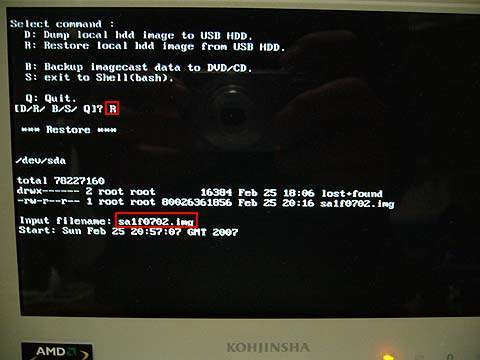

図７．ファイル名を指定して，リストアを開始した画面

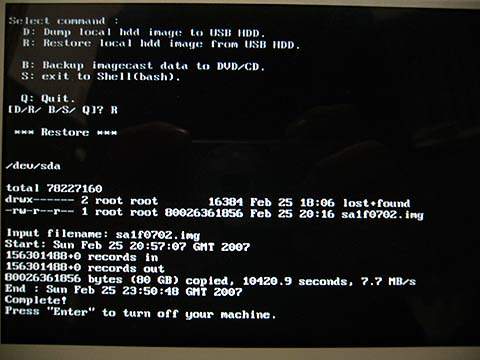

図８．リストア終了画面

○ImageCastのデータをバックアップする場合

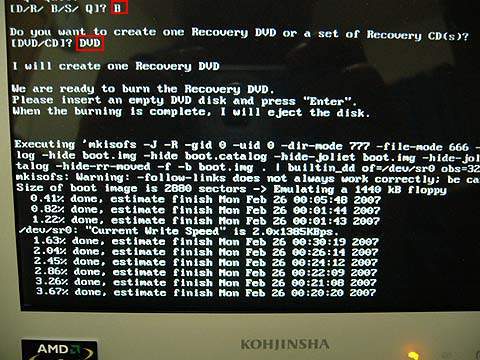

図９．ImageCastのデータのバックアップ中の画面

○ダウンロード

○注意事項

　注意事項として特に明記しておく必要を感じているのは，以下の４点です．

• ダンプ，リストアは同じ型番のディスクに対して行うこと
  ディスク上のリストア領域（より具体的には，beerエントリ）には，書き込まれている ディスクの型番等の情報が含まれています．そのため，仮に同容量のディスクへのリストア であっても，型番が異なる場合は，何らかの問題が発生する可能性があります（未検証）

  エラー処理は十分ではない

  最低限のエラー処理は行っておりますが，完全ではありません

  CTRL+Cが利かない

  shellに降りた際にも利きません．強制的に中断したいときや，「あうっ！」と， なったときには，CTRL+ ALT+ DELキーを同時に押し，再起動プロセスに入ってください．

  キーボードレイアウトは101キーボード

  英語配列として設定されていますので，shellに降りたときは特に気を付けてください．

○内容物の簡単な解説

• slax-fwrecover.iso
  本ページで公開しているブートイメージは， こちらに投稿され ているslax-fwrecoverをベースにしています．

  fwrecover

  オリジナルのfwrecoverスクリプトを修正し，各機能の追加および拡張を行っています．

  fwfind_hpa

  オリジナルのfwfindはHPAに対応していないため，Paul Bolle氏作のhpafsの一部を 使用して作成しました．出力フォーマットは，オリジナルのfwfindと同じです（PSAの "Factory Restore"および"Factory Data"の位置を標準出力へ出力）．スタティックリンク しているため，別のLinux環境へ持って行っても利用可能だと思います．

  setmax

  setmax.cをスタティック リンクして作成しました．ただし，本スクリプトの中では使用していません．HPA領域を見え るようにディスクを設定したい場合は，shellに降りて実行してみて下さい．（実行する場合 は，どのような影響があるかを理解した上で行ってください）

○免責事項等

○ライセンス等

　また，一部プログラムはα品質の部分もあるため，頻繁にアップデートを行う可能性があり ます．リンクを張る際には，ISOイメージファイルへの直リンではなく，本ページに張るように してください．

○Source download

• hpafs
• setmax
• fwfind_hpa

2007.02.25
by T.Adachi
