| ■動作音の静粛化を目指す | ||||||||||||||||||||||||||||||||||||||
| ■BKi810の致命的な欠点 | ||||||||||||||||||||||||||||||||||||||
|
BKi810 は機能，値段，スペースのバランスの取れた非常に良いマシンです．そしてパフォーマンスに関しても，小型のPCでありながら，多少ヘビーな使い方(DVD Videoの再生など)にも十分対応可能です．そのため，省スペース性を生かして24時間運転を行うサーバとして利用することを考えたり，TV出力を持つことから，リビングPCとして使用することを考えて購入する人は多いでしょう．しかし，それらの目論見は，購入後はじめて BKi810 の電源を入れたときに，脆くも崩れ去ってしまう人は多いでしょう…． BKi810 の大きな問題点は，『動作音がうるさい』です．言葉で表現すると，『轟々』と表現するのがピッタリな音で，かなり大きな音を発しています．そのため，この騒音のためにBKi810の利用環境は著しく制限されてしまっています．
|
||||||||||||||||||||||||||||||||||||||
| ■騒音の発生源 | ||||||||||||||||||||||||||||||||||||||
|

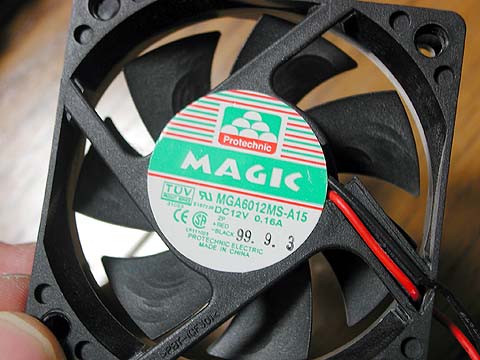

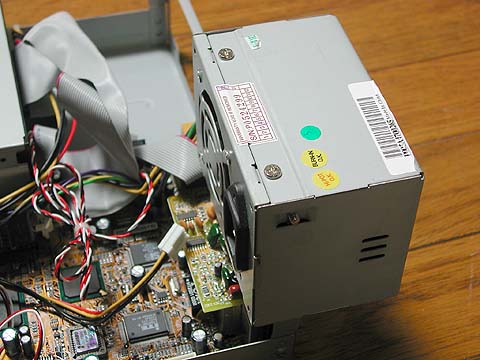

一般にPCの騒音の発生源は，各種のFAN，そしてディスクです．BKi810 の場合は騒音の原因は深く追求するまでもなく，電源FANの音であることはすぐに分かります．この部分は薄型の 6cm FAN をかなり高回転で回し，ケース内の熱せられた空気を電源部を通して強制的に排気するのに使用されています．また，単に FAN の回転音が大きいだけではなく，風切り音も相当大きく，ケース自身が共鳴しているのではないかという程の音がします．
|
||||||||||||||||||||||||||||||||||||||
| ■騒音対策 | ||||||||||||||||||||||||||||||||||||||
|
ファンが発生させる音を抑えるためにはいくつかの方法がありますが，大きく分けて以下のような２つの方法に分かれます．

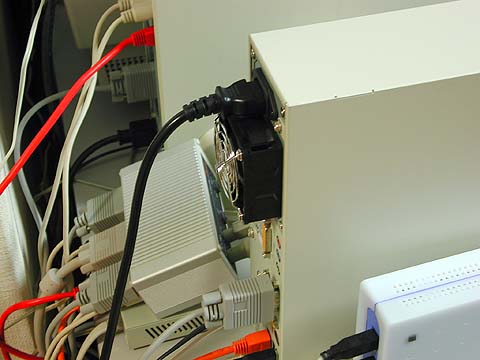

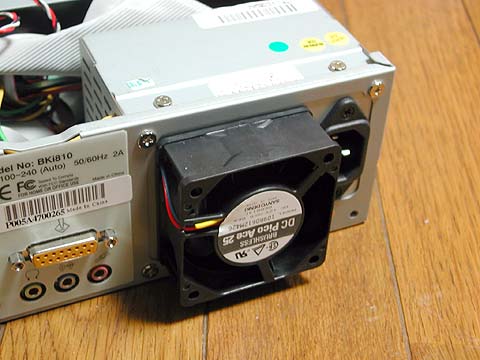

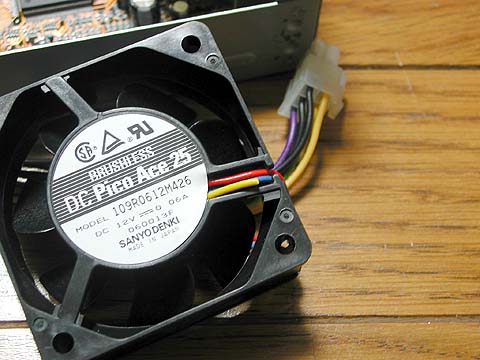

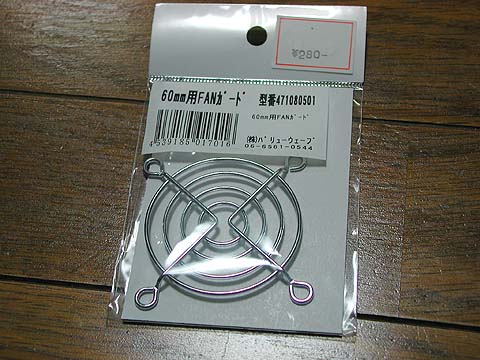

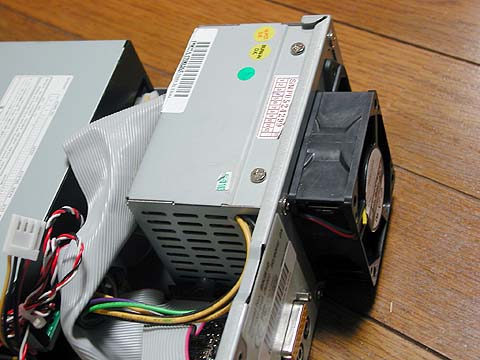

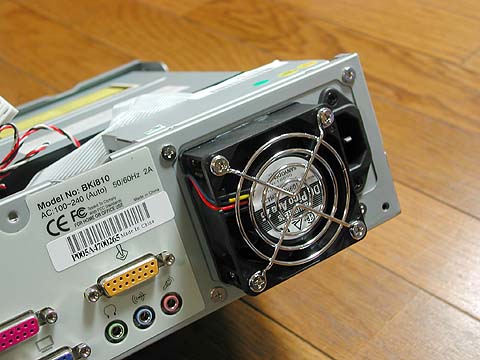

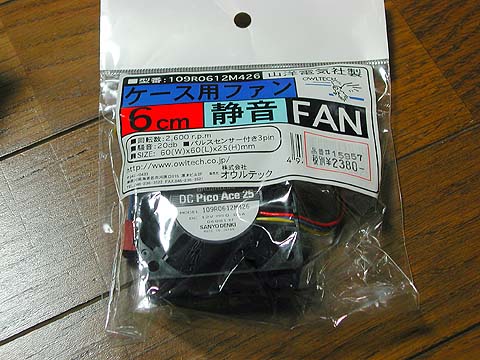

後者は，ファンの騒音は回転数の3乗に比例することから，回転巣を落として静粛にしようということです．具体的には，ファン自体に供給する電源電圧を落としたり，定格で回転数の低いファンに交換するなどが行われます． 今回はこの両方を行い，電源ユニットの外部に静音ファンを取り付けるということを行いました．ただ，気をつけなければならないこととして，BKi810 は基本的にこのファン１つでケース内および電源ユニット内の空気の循環を行っているため，ファンからの排気量が少ないと，冷却効果が下がります．その結果，廃熱が十分に行われず，CPUの熱暴走や発火を引き起こす可能性があるということです．ファンの選択の際には騒音の問題だけではなく，この辺りも検討してファンを選択しなければなりません．
|
||||||||||||||||||||||||||||||||||||||
| ■電源ファンの交換 | ||||||||||||||||||||||||||||||||||||||
| ■電源ファンの交換手順 | ||||||||||||||||||||||||||||||||||||||
|

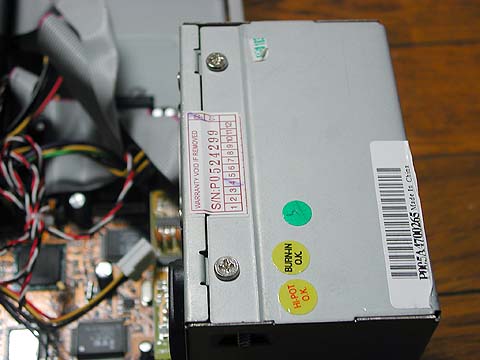

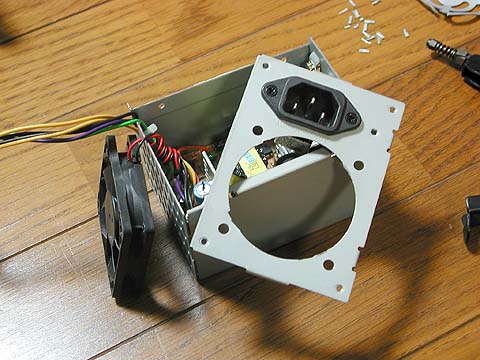

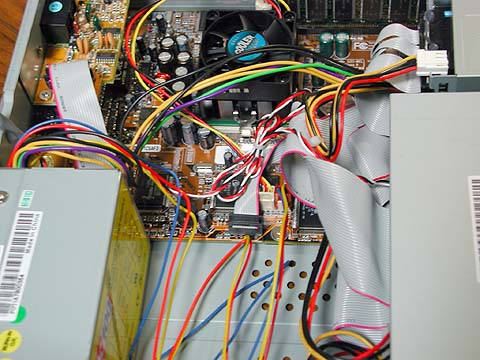

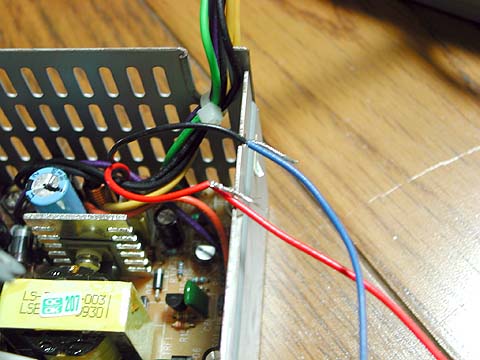

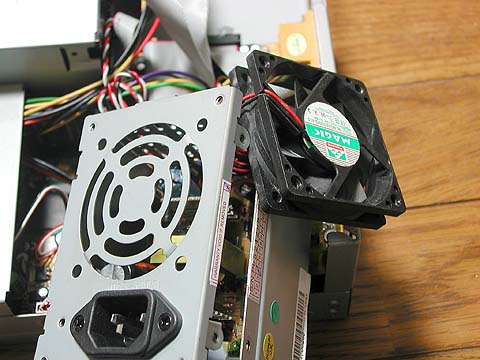

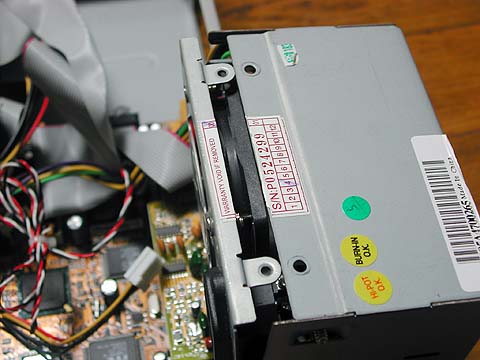

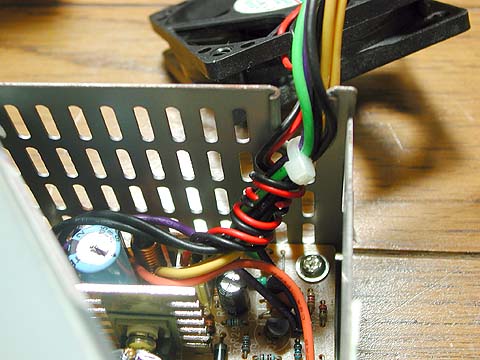

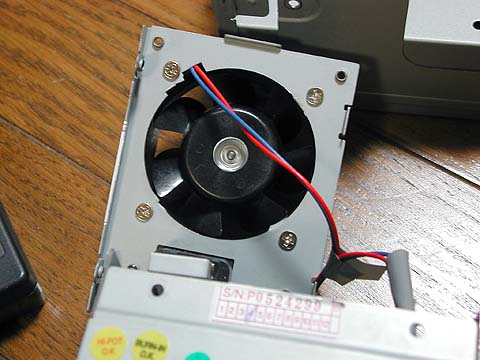

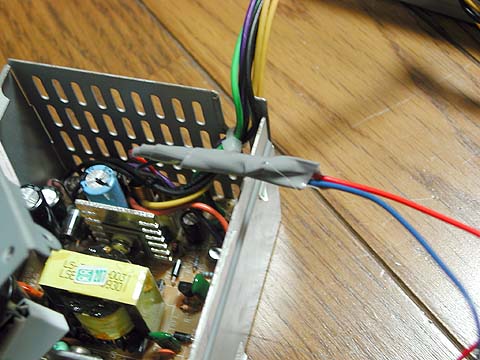

電源ファンは以下のように交換します．なお，以下の写真は V3.3A の場合であり，V1.6 の場合は別の方法でファンに電源を供給することが可能です．これについては後述します．
|
||||||||||||||||||||||||||||||||||||||
| ■v1.6の場合 | ||||||||||||||||||||||||||||||||||||||
|

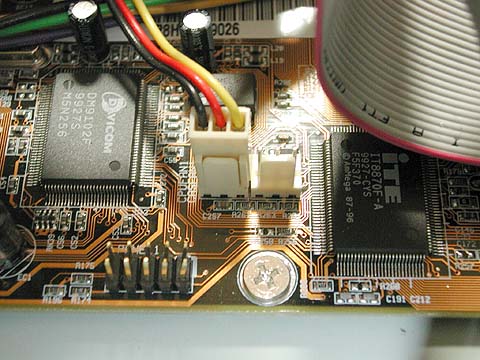

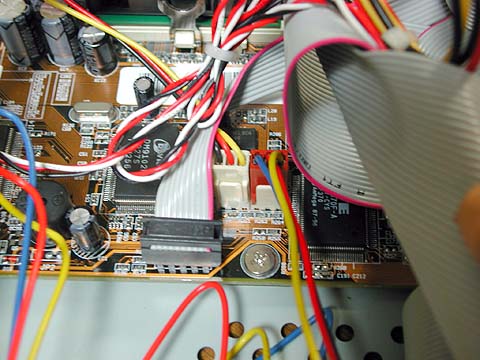

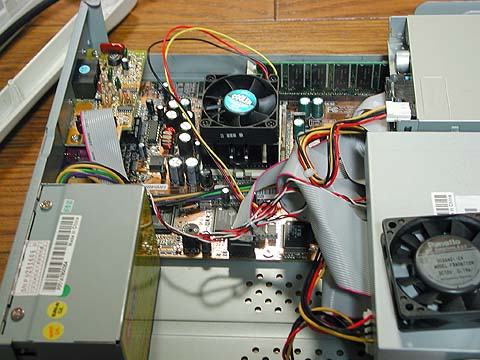

v1.6 の場合，M/B上にセンサ付きのファンを接続するためのコネクタが， CPU ファン用の他にもう１つ用意されています．ここに電源ファンのコネクタを接続し，回転数などもモニタできるようにするのも良いでしょう．
|
||||||||||||||||||||||||||||||||||||||
| ■効果の検証 | ||||||||||||||||||||||||||||||||||||||
| ■騒音の低減について | ||||||||||||||||||||||||||||||||||||||
|
測定器を用いて厳密に計測しようかとも思いましたが，音圧レベルで言われるよりも実際に聞いてもらった方が違いがよく分かるのではないかと思い，マイクで音を録音することにしました． 以下の音は，電源のファンから約 5cm 程離した所にコンデンサーマイクを置いて録音したものです．録音状態が悪く，音質的に多少問題があります（排気が直接当たり，一部ブレスノイズのような感じになってしまっている）が，ファン交換後劇的に改善されたのが分かると思います．
交換前は，正直言ってここまで改善されるとは思いませんでした．新しい電源ファンはほとんど音を発していない感じです．電源ファンの音がしなくなった結果，今度は逆に CPU ファン(Windy Stream) の発する高い音が気になり始めました．
|
||||||||||||||||||||||||||||||||||||||
| ■冷却効果の変化について | ||||||||||||||||||||||||||||||||||||||
|

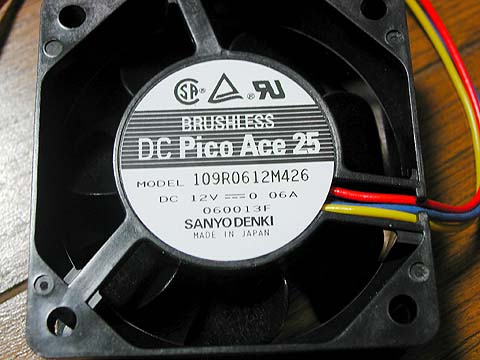

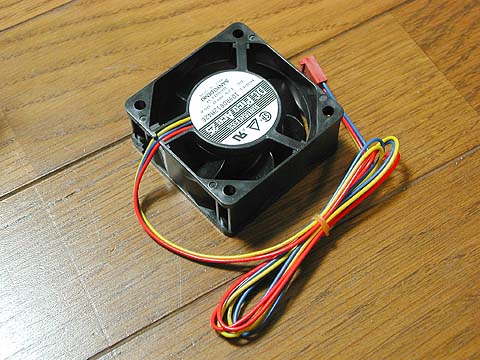

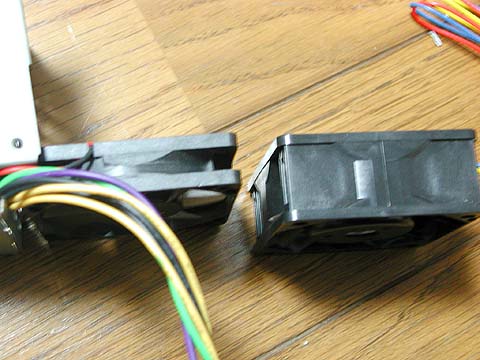

ファンの交換後，電源ファンの回転数の低下や取り付け位置の変更により，冷却効率が低下している可能性があります．その結果 CPU や M/B の温度上昇が激しくなったとしたら，パフォーマンスを取るか，静粛性を取るかの悩ましい問題になってしまいます． 新しい電源ファンは厚みがあるため，回転数が以前より低下したとしても，フィンが掻き出す空気の量はそれほど変わらない筈だと書きました．それでは実際にどのくらいの温度変化があるのかを見てみましょう．
上記の結果は，これまでと同様，PentiumIII/750MHz を使用し，FDD を取り外した状態で DVD 再生を30分行った後での計測結果です． M/B 温度が1度上昇していますが，ほとんど誤差の範囲内と言っても良いでしょう．今回のような形で電源ファンを交換しても，冷却という面では特に問題がないと言えそうです．
|
||||||||||||||||||||||||||||||||||||||
| ■まとめ | ||||||||||||||||||||||||||||||||||||||
| ■BKi810が静かに動くということ | ||||||||||||||||||||||||||||||||||||||
|
本ページの冒頭にも書いたように，BKi810 は自らが発する凄まじい騒音のため，利用形態にかなりの制約がありました．私自身，夜中に立ち上げるのは憚られる感じでした．しかし，静音化したことにより，『ちょっと使おうかな』というときにも抵抗なく立ち上げるようになりました．たかが音ですが，かなり心理的に影響するものです．もしかしたら，PC は CPU を多少パフォーマンスアップするよりも，無音化/静音化した方がはるかに快適に使えるようになるものかもしれません． しかし，電源ユニットを改造するというリスクを背負ってまで静音化すべきかどうかに関しては，意見が分かれる所だと思います．個人的な意見としては，静音化はとても魅力的ではあるけれど，少しでも改造に対して『怖いな』と感じた方や，電源ユニットの改造の結果，どのようなトラブルが発生する可能性があるかを想像できない方に関しては，行わないほうが良いと考えています．BKi810 を壊してしまったり，さらに深刻な被害が発生してしまったら，元も子もありませんから． 今回は電源ファンの交換のみを行いましたが，その結果 CPU ファンの音がうるさく感じられる結果になりました．今後はCPUファンの音に対しても対策をとり，さらなる静音化を目指すことを考えています．
|
